妖精新版_妖精视频网站入口_妖精黄色视频_妖精安卓版APP下载

紫銅由于材質(zhì)比較軟，在攻絲加工時(shí)比較容易粘刀，導(dǎo)致絲錐容易斷刀，下面是多米技術(shù)工程種介紹的減輕紫銅攻絲加工時(shí)粘刀的一些方法。臨沂恒宇銅線和大家簡(jiǎn)單說(shuō)說(shuō)

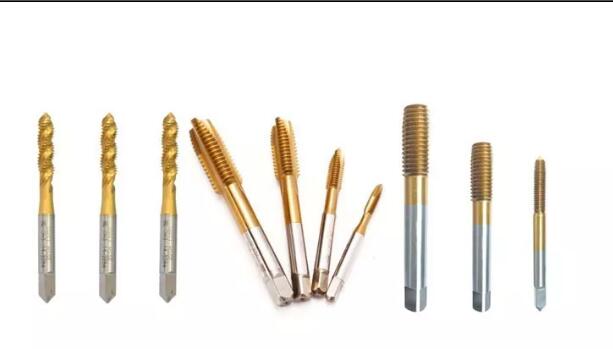

一、選擇適合的絲錐

    如果我們的產(chǎn)品需要加工的是通孔，那么可以選擇直槽絲錐或先端絲錐。由于直槽絲錐溝槽切削刃平行于絲錐軸線，加工通孔時(shí)銅絲就會(huì)順著溝槽掉出來(lái)。

    如果產(chǎn)品需要加工的是盲孔，那么選擇螺旋絲錐。螺旋絲錐在攻絲時(shí)，螺旋槽的上升旋轉(zhuǎn)作用更容易把銅絲排出孔外，以免銅屑?xì)埩艋蚨氯跍喜蹆?nèi)，而造成絲錐折斷。

    另外紫銅攻絲也可以選用擠壓絲錐，擠壓絲錐不會(huì)產(chǎn)生銅屑，自然也就沒(méi)有銅絲粘刀的可能性了。

二、選擇適合的加工方式

    這里要介紹一種啄鉆的加工方式，鉆孔加工時(shí)我們可以通過(guò)啄鉆來(lái)強(qiáng)制斷屑，攻絲時(shí)也一樣可以采用啄鉆的加工方式來(lái)強(qiáng)制斷屑。啄鉆加工一般是加工深孔時(shí)候常采用的方法，鉆頭每鉆一定深度就退后一點(diǎn)或者完全退出孔，以強(qiáng)制斷屑方式排屑。

比如我們可以采取每鉆或攻1-5mm就退刀0.2mm的進(jìn)給方式，這樣強(qiáng)制斷屑并由內(nèi)冷將銅屑沖出，這樣的加工方式，由于退刀很少只有0.2mm，在實(shí)際加工中幾乎感覺(jué)不到退刀動(dòng)作，加工出的孔的精度和光度都能得到保證。也可以鉆或攻一定深度后比如1-5mm，刀具完全退出孔外排屑后再進(jìn)到孔內(nèi)繼續(xù)鉆孔或攻絲。完全退出的加工方式是在加工比較硬的材質(zhì)時(shí)候，刀具退到產(chǎn)品表面可以讓刀具完全冷卻，另外就是可以將孔里的殘屑完全帶出，為下一道工序做準(zhǔn)備，如絞孔，攻絲等．

多米數(shù)控機(jī)床均可以在數(shù)控系統(tǒng)里把需要加工的參數(shù)設(shè)定好，比如加工多少深度再退刀，退刀多少再進(jìn)入孔內(nèi)加工，這個(gè)我們完全可以根據(jù)實(shí)際加工情況而自行更改。

以上就是銅絲廠家的簡(jiǎn)單分享。
